导轨直通接线式三相多功能电能表以工业级微处理器为核心，采用高亮度液晶显示，集电量测量、能量累计、电力品质分析、遥信、遥控等功能于一体。提供工业通信接口，实现和监控主站通信。可应用于工业配电自动化系统、发电厂厂用电系统、智能大厦电气工程、低压开关柜等，用于现场设备状态的监测，为电力应用提供数据基础，给高效智能管理电能提供决策依据。装置采用35mm标准导轨，安装简单方便。
| 项目 | 参数 | |
|---|---|---|
| 精度等级 | 电压、电流0.2级；功率0.5级；积分电度±1% | |
| 显示方式 | 高亮度LCD | |
| 交流输入 | 额定输入 | 电压380V；电流100A |
| 过负荷 | 1.2倍额定值连续工作；电压2倍/10S，电流20倍/1S | |
| 频率 | 45~55HZ | |
| 电源 | 工作范围 | 85～264VAC |
| 功耗 | <3W | |
| 绝缘电阻 | >55MΩ(开路电压500V的兆欧表测量) | |
| 介质强度 | 承受频率为50Hz，电压1500V 历时1Min 的工频耐压试验 | |
| 冲击电压 | 承受开路电压5kV，1.2/50μs的标准雷电波的短时冲击 | |
| 环境条件 | 运行温度 | -25℃～+55℃ |
| 存储温度 | -40℃～+85℃ | |
| 大气压力 | 80kPa～110kPa | |
| 相对湿度 | 相对湿度5%～95%（无冷凝），无腐蚀气体场所 | |

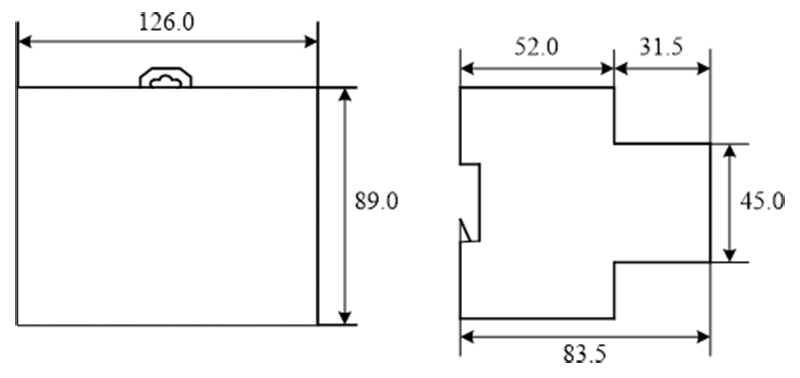

| 外形和安装尺寸 | |
|---|---|
 |
|

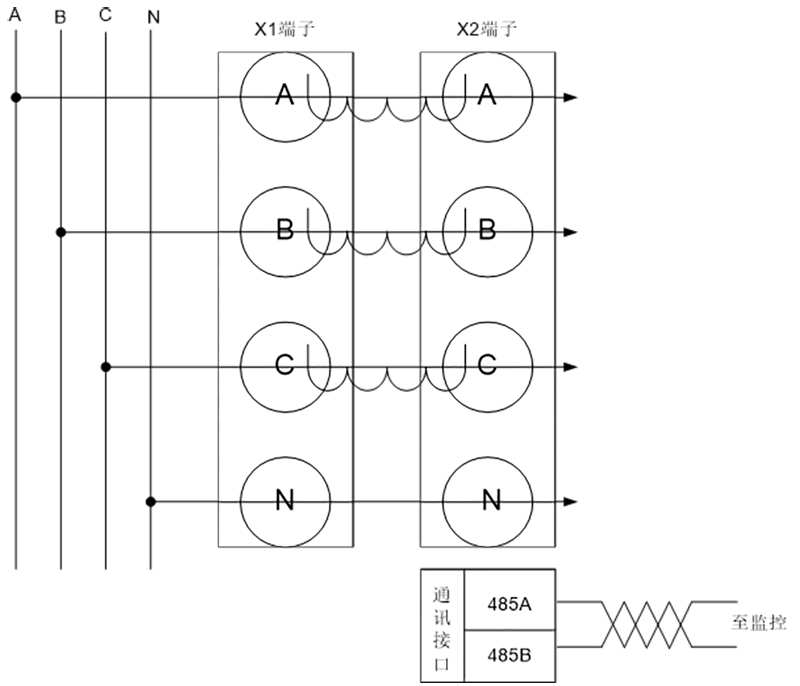

| 端子图和典型接线 | |
 |
 |
