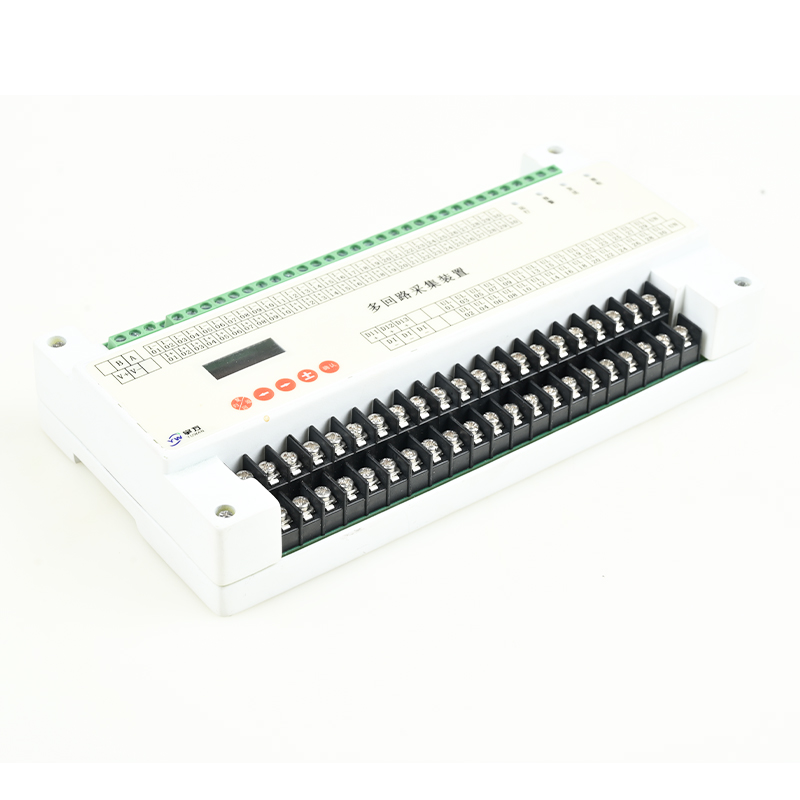

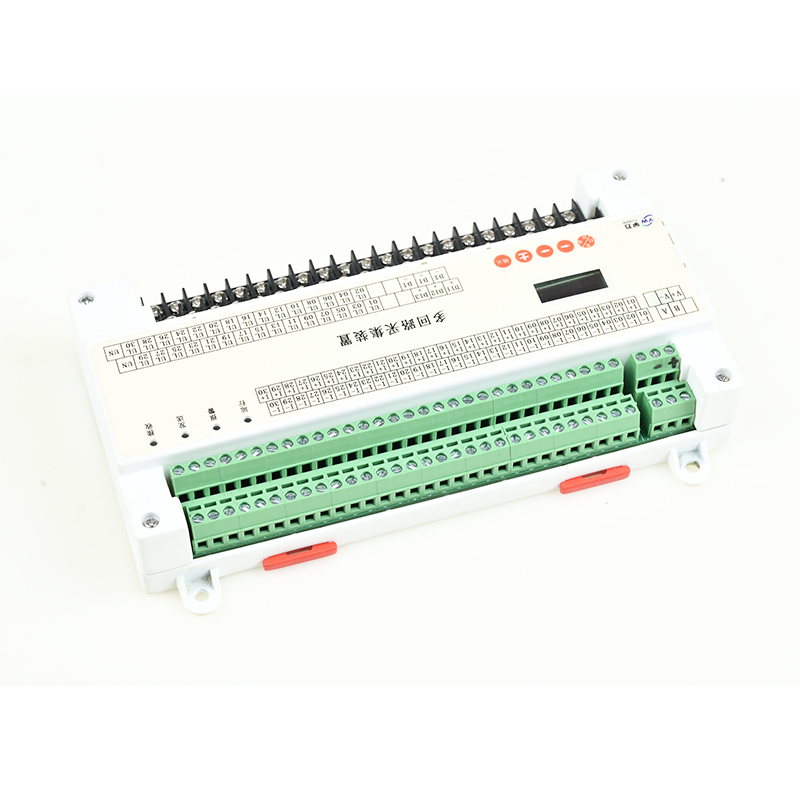

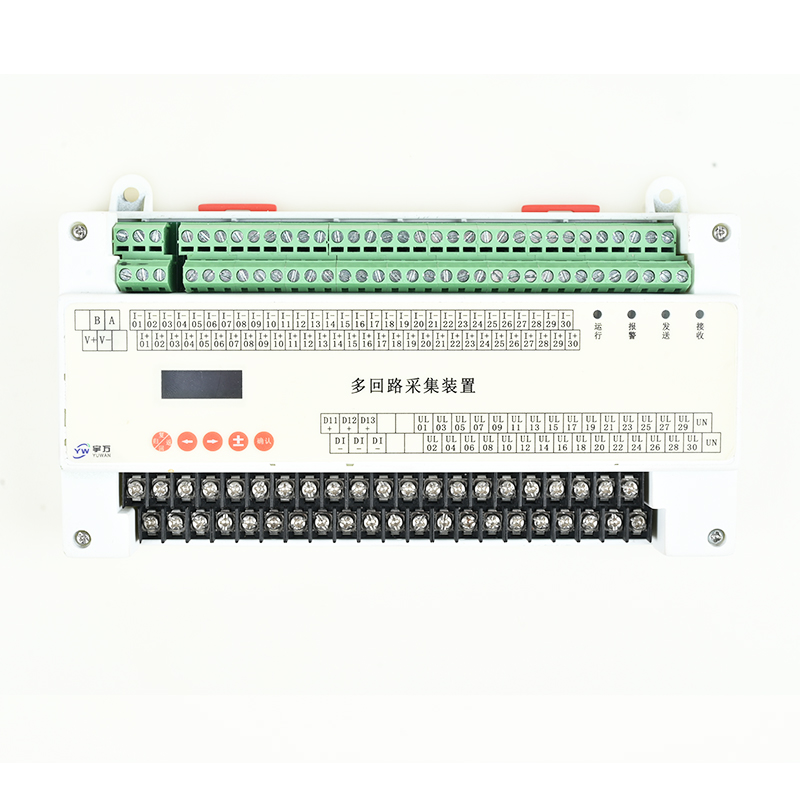

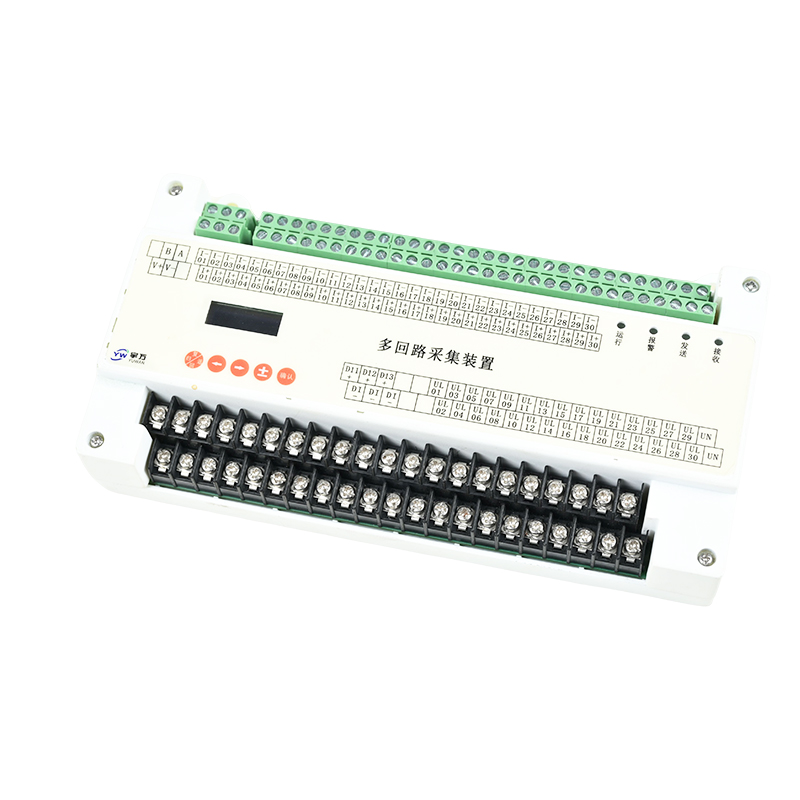

YW-多回路采集装置交流综合测量单元以工业级处理器为核心，采用高亮度，全汉字液晶显示，集电量测量、能量累计、状态监控等功能于一体，实现单相30回路或者三相10回路出线的测量和监控。提供工业通信接口，实现和监控主站通信。可以作为电力监控系统终端采集元件，实现远程数据采集和控制，为电力应用提供数据基础，给高效智能管理电能提供决策依据。
精度等级高，电压电流0.2级，功率0.5级，积分电度±1%。
全汉字液晶显示，读数明了易懂。
通信参数，CT变比等可以根据需要收到设置，操作简单。
内置宽电压工作电源，稳压范围9~36VDC。
结构设计精巧，采用35mm标准导轨安装方式，安装方便。
电压、电流、功率、功率因数、积分电度。
RS-485通讯接口，支持Modbus-RTU规约。
3路交流220V开关输入。
选配cat1通讯。
| 项目 | 参数 | |
|---|---|---|
| 精度等级 | 电压、电流0.2级；功率0.5级；积分电度±1% | |
| 显示方式 | 全汉字液晶显示 | |
| 交流输入 | 额定输入 | 电压220V；电流5A/2.5mA |
| 过负荷 | 1.2倍额定值连续工作；电压2倍/10s，电流20倍/1s | |
| 频率 | 45~55Hz | |
| 消耗功率 | 电压<0.5VA；电流<0.75VA(5A)，<0.25VA(1A) | |
| 电源 | 工作范围 | 9～36VDC |
| 功耗 | <3W | |
| 绝缘电阻 | >55MΩ(开路电压500V的兆欧表测量) | |
| 介质强度 | 承受频率为50Hz，电压1500V 历时1Min 的工频耐压试验 | |
| 冲击电压 | 承受开路电压5kV，1.2/50μs的标准雷电波的短时冲击 | |
| 环境条件 | 运行温度 | -25℃～+55℃ |
| 存储温度 | -40℃～+85℃ | |
| 大气压力 | 80kPa～110kPa | |
| 相对湿度 | 相对湿度5%～95%（无冷凝），无腐蚀气体场所 | |
| 电磁兼容 | 静电放电抗扰度 | Ⅲ级 |
| 电快速瞬变脉冲群抗扰度 | A级 | |
| 射频电磁场辐射抗扰度 | Ⅲ级 | |
| 浪涌抗扰度 | Ⅲ级 | |

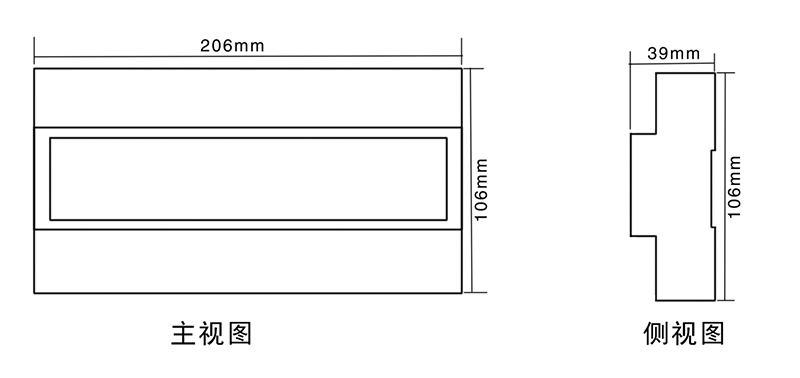

| 外形和安装尺寸（单位：mm） |
|---|
 |

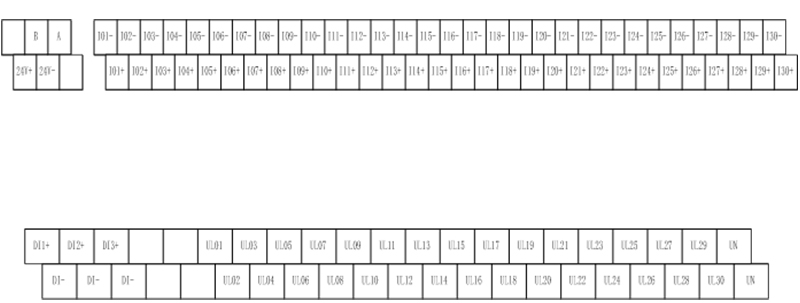

| 装置端子图 |
 |

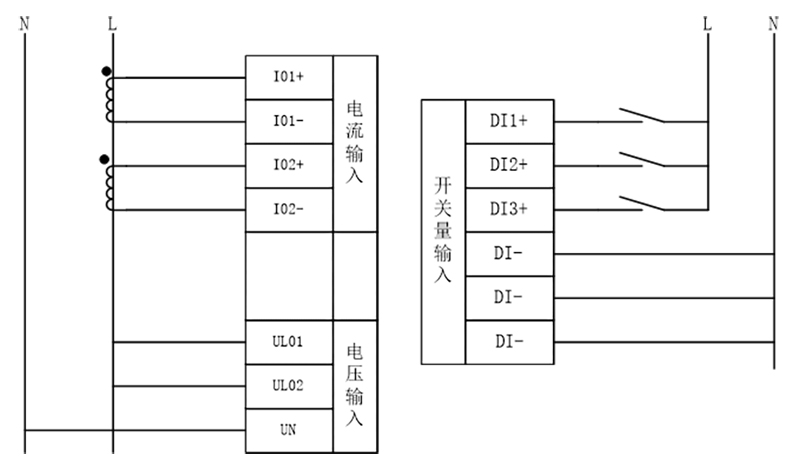

| 典型接线 |
 |
