厂区能源管理方案

一、架构设计方案

现场电表装置通过RS-485双绞线和网关通讯

网关采集现场装置数据，同时将数据转换成归一化标准数据，通过网线和工控机通讯。

工控机运行能源管理软件，通过网口1接收网关上送数据，进行存储和分析，通过网口2连接到内部局域网。

用户电脑通过固定IP地址和端口浏览工控机数据和报表。

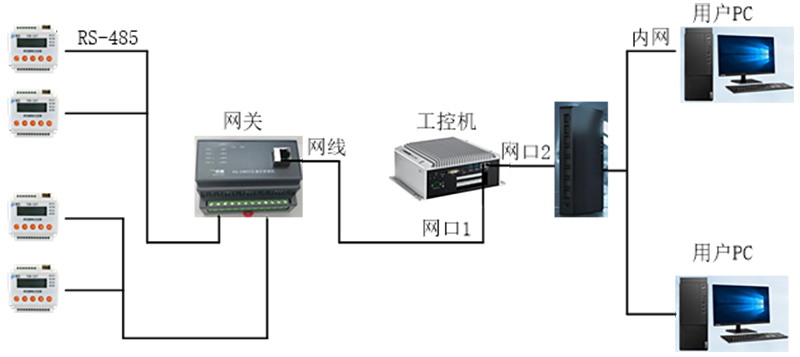

网络图

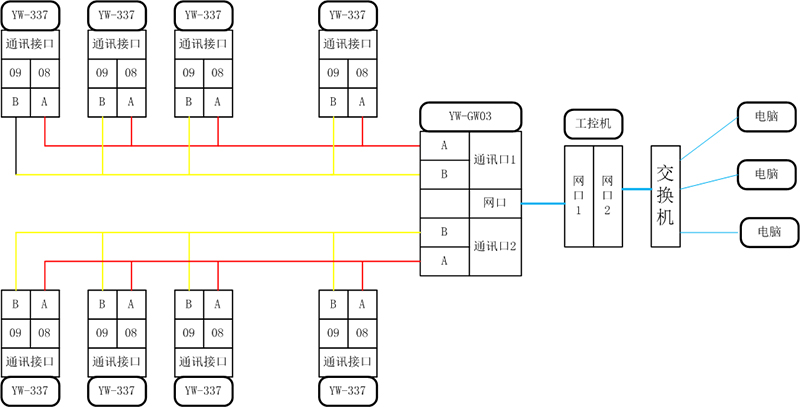

现场接线图

二、系统说明

工控机：

工控机采用嵌入式无风扇工控机，体积小，方便安装。具备停电后恢复供电自动工作，不需要人工干预。硬件看门狗回路，防止各种干扰造成系统死机后，能够重新启动运行，保证系统的可靠性。同时数据存放于内部网络访问范围之内，保证数据的保密性。工控机安装于壁挂式标准机柜内。

数据采集网关：

数据采集网关负责和现场的设备通讯，采集数据，同时将不同类型的设备，不同通讯规约获得的数据，归一化成统一格式的数据，上送到工控机，减轻工控机的运算，保证工控机数据存储和刷新的速度，提高能源管理软件的使用效率。数据采集网关安装于壁挂式标准机柜内。

用户使用系统：

用户端任何和工控机位于同一网段的电脑，都可以访问数据。访问方式为浏览器+工控机的固定IP地址和端口，如果路由器支持该IP地址绑定的域名，也可以通过域名访问数据。

数据统计分析和报表：

可以根据用户要求提供电量及用电的基础报表，报表支持excel表格数据的导入和导出并可以根据生产情况及能源消耗比等。

设备列表
