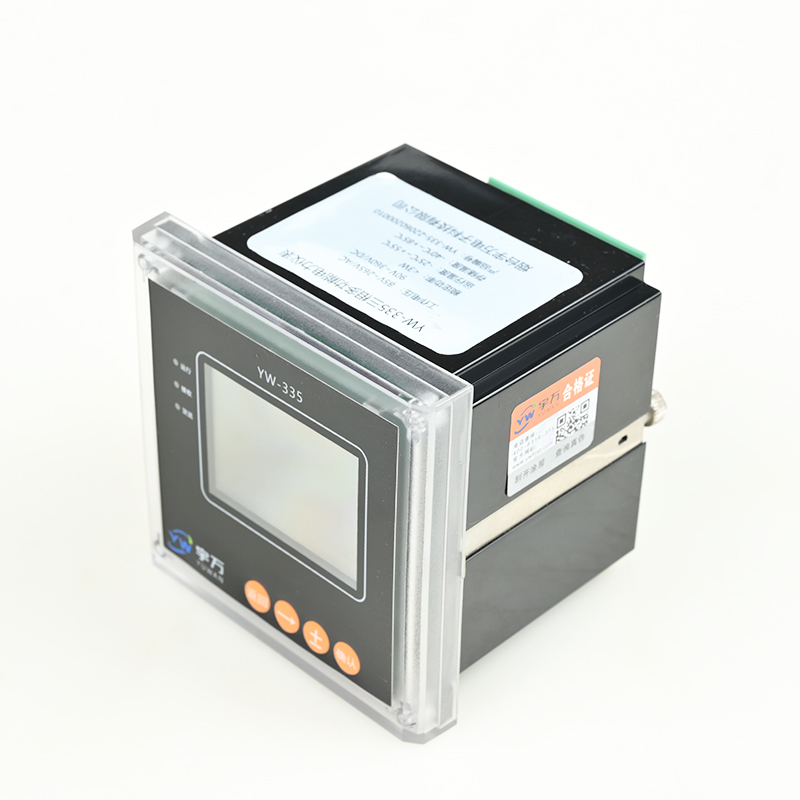

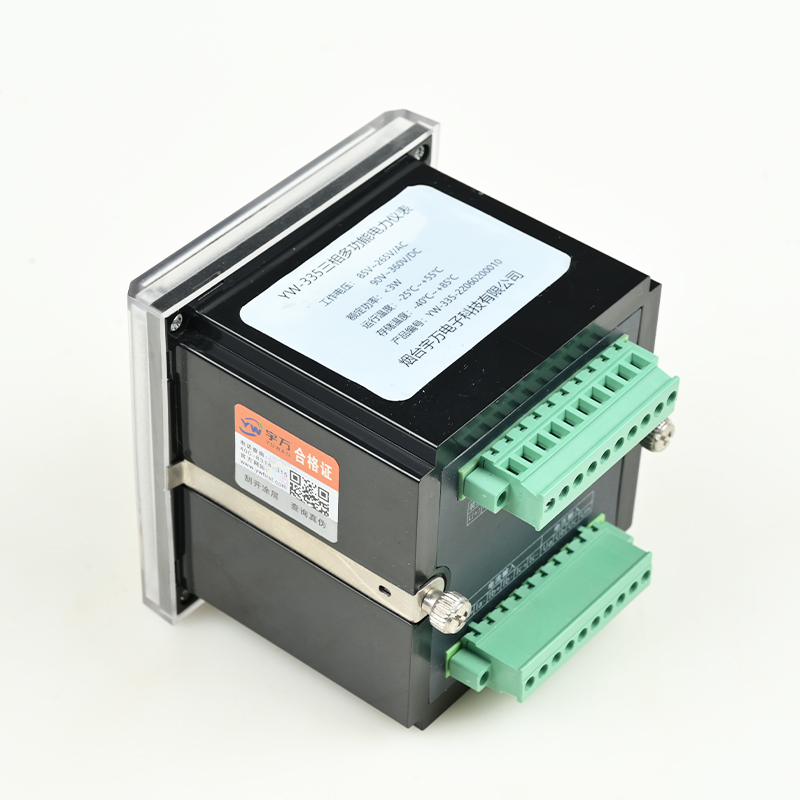

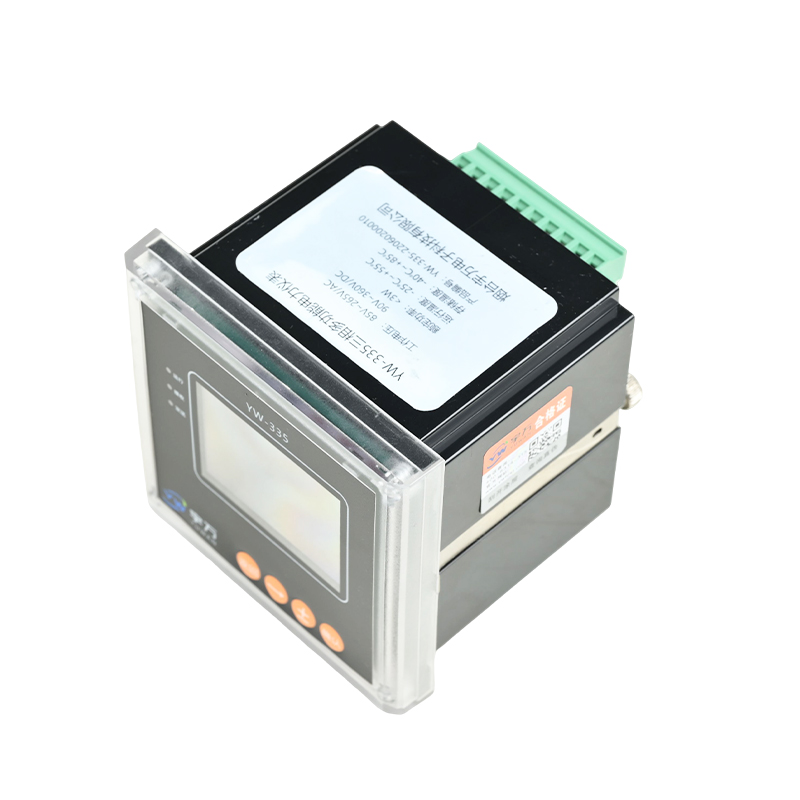

YW-335 系列三相多功能电力仪表以工业级微处理器为核心，采用高亮度，大屏幕液晶显示，集电量测量、能量累计、电力品质分析、遥信、遥控等功能于一体。提供工业通信接口，实现和监控主站通信；提供 4~20mA AO 接口，实现和 DCS 监控系统连接。可用于电力系统、工矿企业、石油化工、公共设施、智能大厦等。用于现场设备状态的监测，可以作为电力监控系统终端采集元件，实现远程数据采集和控制，为电力应用提供数据基础，给高效智能管理电能提供决策依据。
精度等级高，电压电流 0.2 级，功率 0.5级，电度积分±1%
内置开关电源，稳压范围宽，产生热量少，稳定性高，稳压范围 85～265VAC，90～360VDC
全汉字液晶显示，读数明了易懂
结构设计精巧，安装方便
CT 变比可以根据需要手动设置，操作简单
| 功能 | 参数 | YW-335MA | YW-335MB | YW-335MC |
| 测量 | 电压 | ◆ | ◆ | ◆ |
| 电流 | ◆ | ◆ | ◆ | |
| 系统频率 | ◆ | ◆ | ◆ | |
| 有功功率 | ◆ | ◆ | ◆ | |
| 无功功率 | ◆ | ◆ | ◆ | |
| 视在功率 | ◆ | ◆ | ◆ | |
| 功率因数 | ◆ | ◆ | ◆ | |
| 积分电度 | 有功电度 | ◆ | ◆ | ◆ |
| 无功电度 | ◆ | ◆ | ◆ | |
| 接线监视 | 电压相位角 | ◆ | ◆ | ◆ |
| 电流相位角 | ◆ | ◆ | ◆ | |
| 越限监 | 设置越上限报警 | ◆ | ◆ | ◆ |
| 通迅 | RS-485 Modbus-RTU 协议 |
◆ | X | ◆ |
| DI | 2 路 DI | ◆ | ◆ | ◆ |
| AO | 1~3 路 4~20mA | X | ◆ | ◆ |
| 显示 | 128128 全汉字液晶显示 | ◆ | ◆ | ◆ |
电压、电流、有功功率、无功功率、视在功率、功率因数、频率、电压相间夹角、电流相间夹角、积分电度、越限告警、2 路开入。
一路 RS-485 通信，支持 Modbus 规约 1 路（可扩展 3 路）4~20mA 模拟量输出。
装置采用 8 行每行 8 个汉字的液晶显示，配合电气量的标号和单位显示电压、电流、功率等电气量的有效值，根据电气量的大小自动调节小数点的位置，根据电压和电流的变比值，自动调整电气量单位。
装置提供 2 路开入，同时提供电流过载告警，当电流大于设定的电流参数时，输出告警信号。
装置可以提供精度为±1%的积分电度，提供正向有功电度，正向无功电度。
可以通过屏幕实时查看，也可以和主站通讯来完成积分电度初值设置，实时查看等功能
| 电压: | 测量三相相电压、线电压有效值，单位 V 或 kV |
| 电流 | 测量三相电流有效值，单位 A |
| 有功功率 | 测量三相有功功率及总有功功率,单位 KW |
| 无功功率 | 测量三相无功功率及总无功功率，单位 KVar |
| 视在功率 | 测量三相视在功率及总视在功率，单位 KVA |
| 功率因数 | 测量三相功率因数及总功率因数 |
| 电压相间夹角 | 测量三相电流相与相之间的夹角，以顺时针方向看，A 相电流作为参考向量，A 相电流夹角固定为 0，接线正确的话，A 相与 B 相间的夹角为 120，A 相与 C 相间的夹角为 240。 |
| 频率 | 测量电网电压的频率，一般为 50HZ |
| 越限告警 | 设置电流越限告警定值和告警延时时间，当达到告警电流定值，经过告警延时时间，提供报警信息，同时在液晶屏上可以查看告警状态，也可以通过 RS-485与主站连接实现越限告警功能 |
| 积分电度 | 装置可测量正向有功电度、正向无功电度，精度等级为±1%，可以在装置上查看，也可以和主站通信来查看，可以通过按键操作或与主站通信来进行积分电度初值设置。 |
| 通信 | 装置可选配一路 RS485 通信，装置支持Modbus 规约。 |
| 开入开出 | 装置可选配两路开入，开入用于状态监视，在装置上可实时查看开入状态，也可以通过与主站通信查看。 |
| 模拟量输出 | 装置可选配一路（ 可 扩 展 3 路 ）4~20mA模拟量输出，可以选择需要的输出通道Ua/Ub/Uc/UAB/UBC/UCA/Ia/Ib/Ic，与 DCS 监控系统连接 |
| 项目 | 参数 | |
|---|---|---|
| 精度等级 | 电压、电流 0.2 级；功率 0.5 级；积分电度±1% | |
| 显示方式 | 大屏幕全汉字液晶显示 | |
| 交流输入 | 额定输入 | 电压 100V、220V、380V 等；电流 1A、5A |
| 过负荷 | 1.2 倍额定值连续工作；电压 2 倍/10s，电流 20 倍/1s | |
| 频率 | 45~55Hz | |
| 消耗功率 | 电压<0.5VA；电流<0.75VA(5A)，<0.25VA(1A) | |
| 电源 | 工作范围 | 90～360VDC/85～265VAC |
| 功耗 | <3W | |
| 绝缘电阻 | >55MΩ(开路电压 500V 的兆欧表测量) | |
| 介质强度 | 承受频率为 50Hz，电压 1500V 历时 1Min 的工频耐压试验 | |
| 冲击电压 | 承受开路电压 5kV，1.2/50μs 的标准雷电波的短时冲击 | |
| 环境条件 | 运行温度 | -25℃～+55℃ |
| 存储温度 | -40℃～+85℃ | |
| 大气压力 | 80kPa～110kPa | |
| 相对湿度 | 相对湿度 5%～95%（无冷凝），无腐蚀气体场所 | |

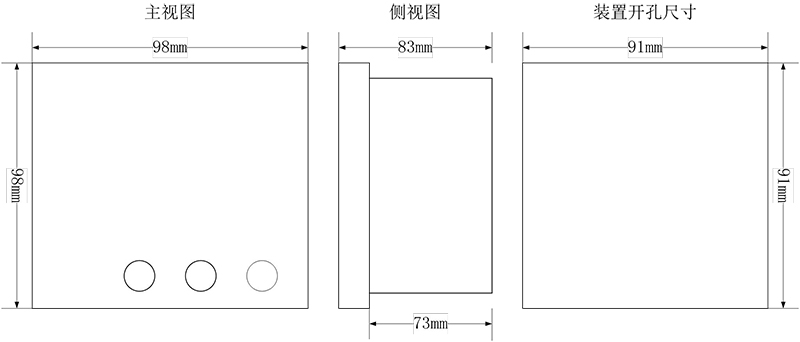

| 外形和安装尺寸（单位：mm） | |
|---|---|
 |
|

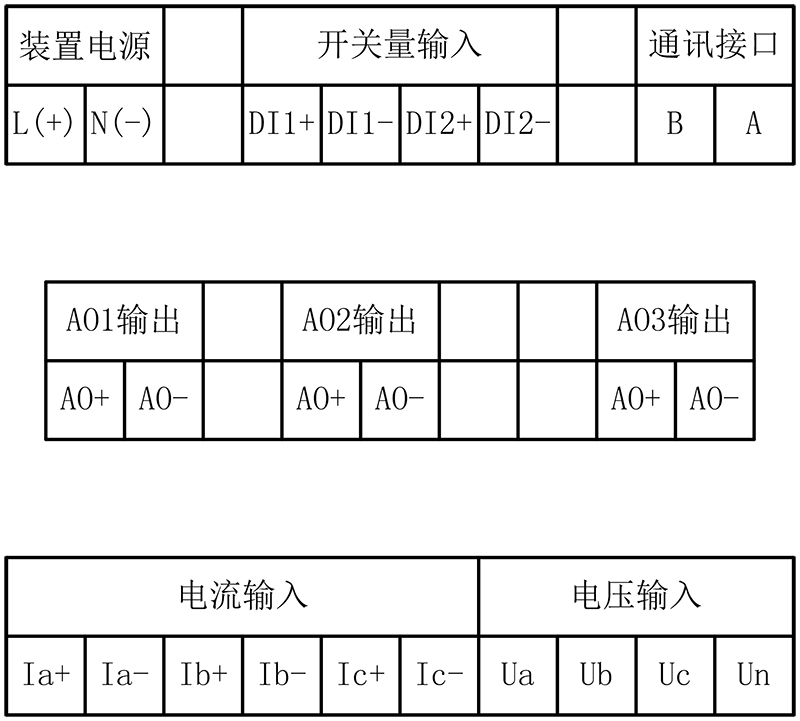

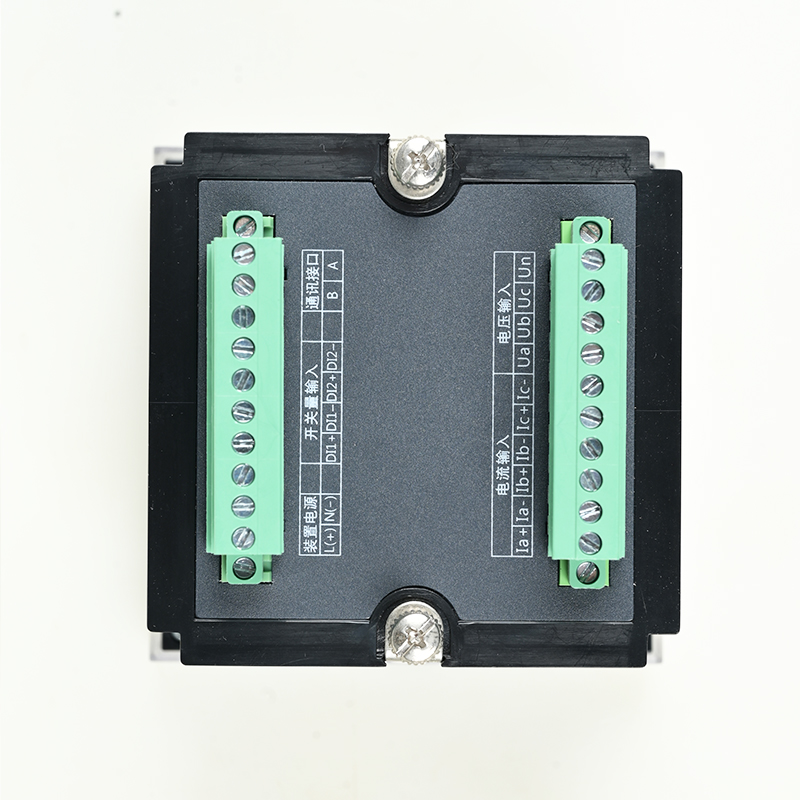

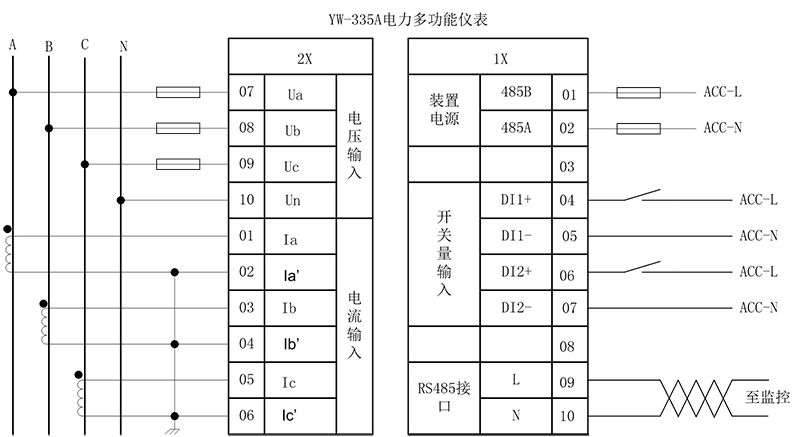

| 装置端子图 | 典型接线 |
 |
 |
