本产品以物联网技术（4G Cat-M1 (LTE-M) 是一种蜂窝技术,属于 4G 同 系列的低版本,可以完全重用现有的 4G 资源,具有低功耗、低成本、高速率的 特征）为核心，实现灯具的控制与监测，每盏路灯的故障信息都会被传送到 主控系统，便于及时、准确、方便地发现故障路灯。能够准确地判别分析各 类供电故障，大大提高供电故障报警的准确率、及时率。在适宜地段、时段 进行选择合适的节能措施进行实施，以期取得显著的节能效果。
4G 通信：CAT-M1 (LTE-M) 是一种蜂窝技术,属于 4G 同系列的低版本,可以完全重用现有的 4G 资源,具有低功耗、低成本、高速率的特征。
计量：对每盏路灯的用电进行精准计量
监测：可以实现监测路灯电压、电流和功率
控制：可以实现路灯的开关控制、亮度调整、路灯损坏告警等
接口：支持1路220v输出和1路0-5v或者0-10v调光电压输出、PWM输出
安全保护：内置1路输出环保，避免过载烧毁线路或损坏灯具
安全功能：标配灯杆带电监测，防止灯杆带电对触碰或靠近人员造成伤害
倾斜监测：设备自带倾斜监测防止灯杆基础不牢靠，或碰撞造成的砸伤；上行协议：MQTT协议
| 电气参数 | |
|---|---|
| 输入电压范围 | 150V-280V |
| 频率 | 50HZ |
| 有效功率 | 1-3W |
| 工作温度 | -40℃-75℃ |
| 输出电流 | I≦5.0A |
| 防护等级 | IP67 |
| 调光模式 | 0-10V/0-5V 电压调光 波宽控制（PWM）调光 |
| 工作环境 | |
| 设备灌胶处理，防水等级 IP67 | |
| 正常工作温度 | -40℃至+80℃ |
| 极限工作温度 | -45℃至+85℃ |
| 存储和运输温度 | -45℃至+85℃ |
| 相对湿度 | 小于 95% |
| 电磁兼容特性 | |
| 接触放电 | ±9kV |
| 快速脉冲群 | ±4.5kV（共模） |
| 浪涌 | 电源回路间±4.5kV（共模、差模） |
| 绝缘强度 | AC 2Kv ,漏电流≤5mA，施加时间 1min |
| 冲击电压 | 直流 4.0KV |

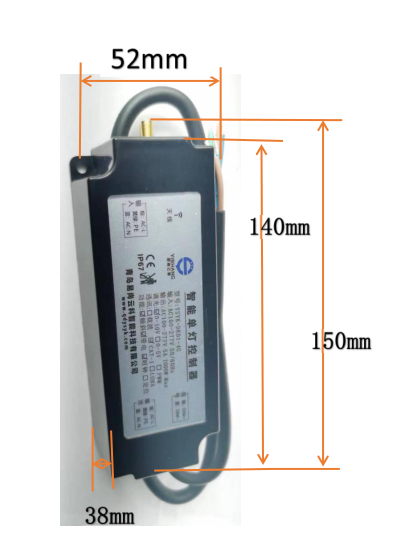

设备外形尺寸：150（140 不含天线头）mm × 52mm×38mm

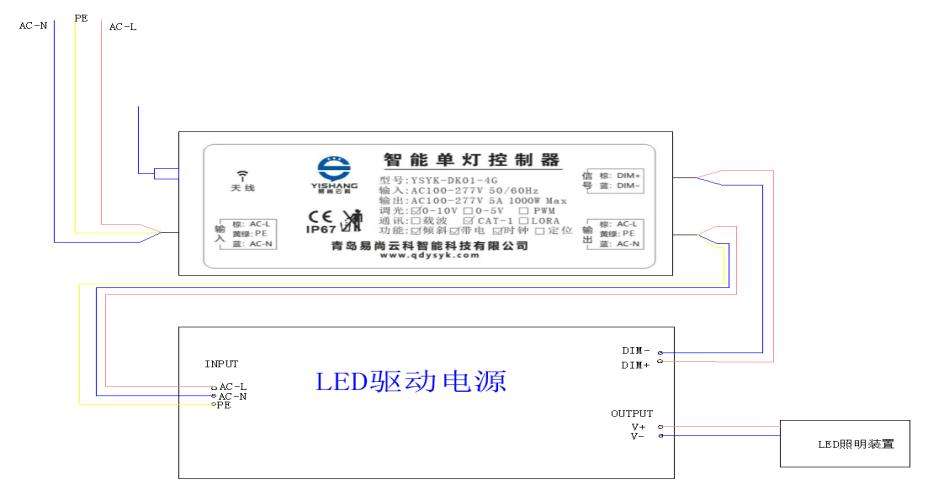

控制器应安装在灯杆维修孔或灯具内，用四个螺钉固定。控制器应按接线图所示的线路正确接线。接线端钮盒的引入线建议使用铜线或铜接头，端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。
输入端：路灯控制器供电端，棕色 AC-L , 蓝色 AC-N
输出端：接路灯驱动电源输入线，棕色 AC-L，火线输出；蓝色 AC-N，零线输出。
信号端：接路灯驱动电源调光线，
电压调光模式：棕色,10V+/5V+；蓝色，GND
PWM 调光模式： 棕色：PWM+；蓝色：PWM-
交流路灯控制器从电力线接入 220V 电源，火线接棕色线，零线接蓝色线，输出端接到对应路灯的电源线上。

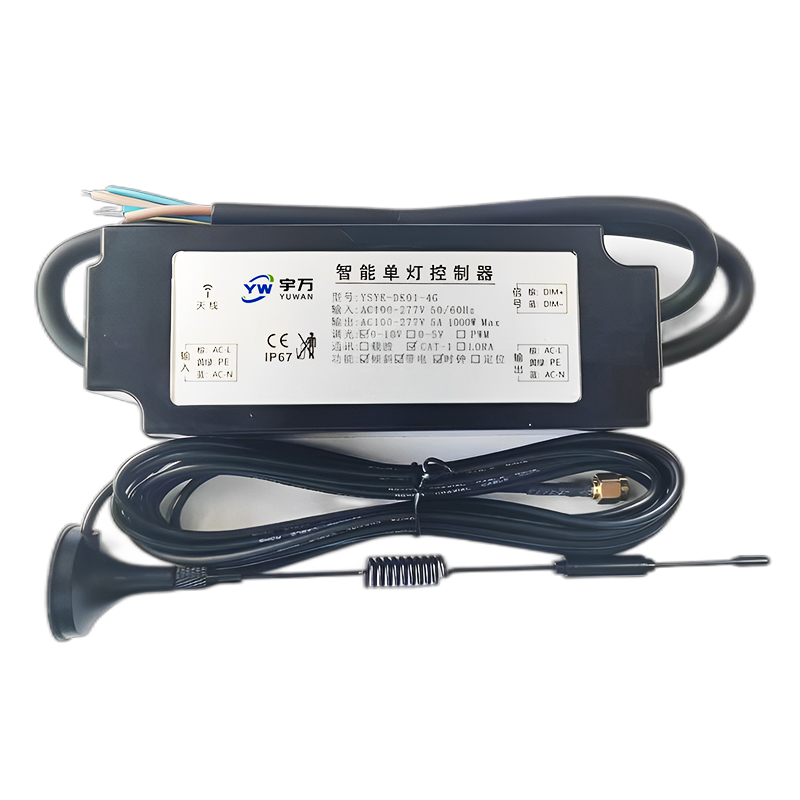

天线与提供的 4G 天线连接，磁吸天线吸在铁质物体上，背胶天线贴在相应固定表面，无论何种天线必须在金属外边，避免金属物体对信号造成屏蔽。
1、尺寸：5cm*1cm
2、每只控制器配有 3 套可二次粘贴地址码标签，安装时可贴于灯具或灯杆上以做标识。
3、使用智慧照明控制系统小程序扫描条形码自动录入系统。
注意：标签贴设备逻辑地址在安装过程要记录清楚保持与灯杆号统一，方便后期主站档案录入。
备注：特殊需求加装 GPS 自动定位装置设备，出厂时设备编号统计好，后期安装后设备上线自动获取设备安装位置
