某厂三厂能源管理改造方案

现在概况

孚日集团毛巾三厂共有 4 个车间，分别是印花车间，染整车间，漂染车间，动力供电。

1.目前的能源管理系统采用的是公有云和 4G 无线路由模式，数据通过 4G 路由上送到公有云服务器。此种方式存在每年需要租用公有云服务器费用和手机卡上网的流量费用，给系统长期运行带来不便和成本的增加。

解决办法：根据上述情况，宇万电子有限公司给出“工控机+内部局域网”的方式实现数据采集和分析。这样通过一次性投入，实现长期使用，大大降低成本的输出。

2.现有的多功能仪表部分已过使用年份，参数的读取存在不标准的现象。

解决办法：在这次升级过程中，50 台以下，宇万可免费维修装置。

3.目前车间同工类的产线能源消耗没有单独计算的功能。

解决办法：同工类产线的能源消耗统计，便于清楚认知同工类产线之前不同的能源消耗标准，为产线产能改革夯实具体数据。

4.目前配电室的主要线温测量方式为报警式。

解决办法：根据现在工控配电室预防原则，应该换成实时监控的温度。根据历史温度的参数，预防线路发生事故。

根据具体情况，可以选择下面两种方式的联网方式。

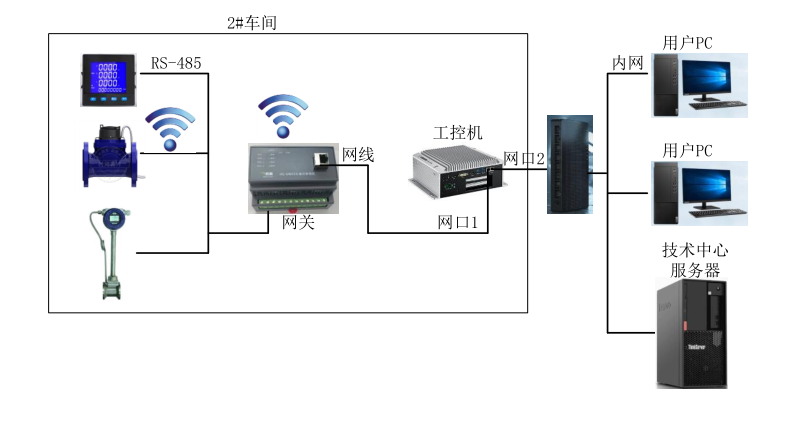

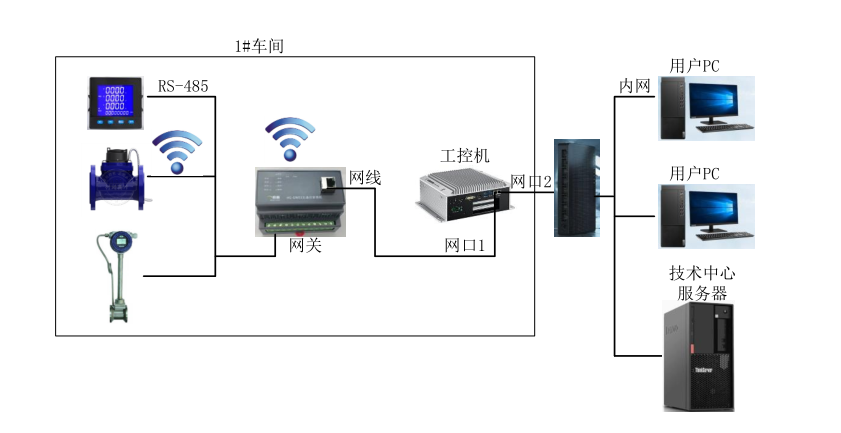

方案Ⅰ: 每个车间单独使用 1 台工控主机，用来存储数据

网络图

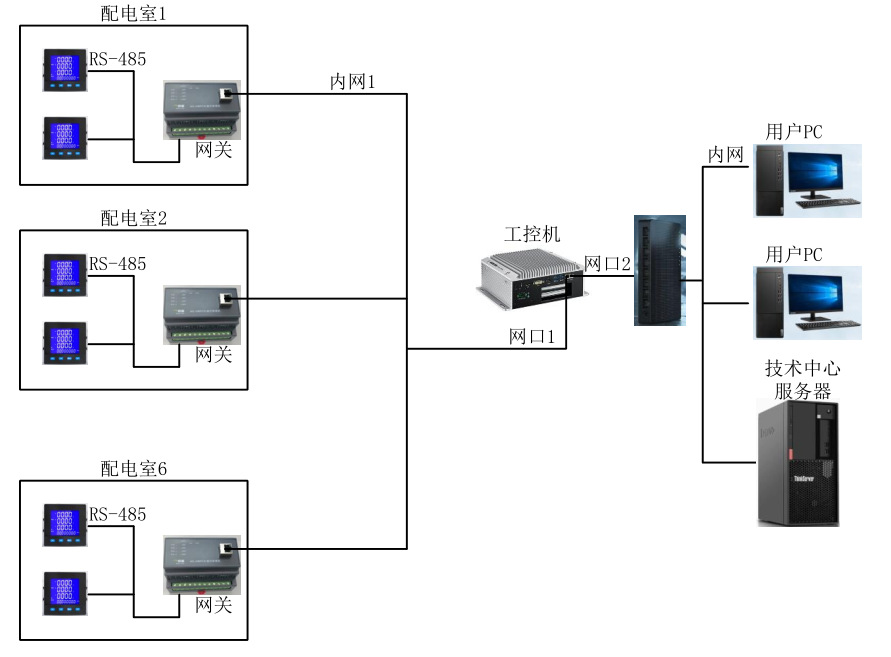

方案Ⅱ：所有车间共用一台工控主机

网络图

方案比较

方案Ⅰ

1) 网络简单，每个车间的数据独立存储，运行时查询速度快。

2) 网关和工控主机直接连接，不通过公司内网，不存在断网情况，保证数据采集。

3) 每个车间的数据运行于不同的主机，车间之间的数据交互，需要进行后续整理对比。

4) 工控机配置适中，价格适中。

5) 整体需要工控机的数量增加，可能造成成本上升。

方案Ⅱ

1) 网络结构复杂，需要保证不同车间都能够随时访问到主站主机，需要专业技术中心配合。

2) 网关通过集团内网和工控机连接，当内网出现断网情况时，会导致数据不畅通。当主机安

装位置处停电时，会造成其它正常供电的车间数据不畅通。

3) 主站主机可能需要采用高配置的工控机或者服务器，整体价格会比方案Ⅰ略低。

4) 所有车间的数据存放在一个主机上，运行时查询速度比方案Ⅰ慢。

5) 各个车间的数据存放在一个主机上，相互之间的数据交互比较简单。

设备列表以及报价

方案Ⅰ

注 1：主机可以采用配置相对适中的工控机。

方案Ⅱ

注 2：主机需要采用配置相对高的工控机或者服务器，技术相对复杂，但是成本降低。

另外如果线温改成实时测温观测，需要主要配电箱配备无线测温装置，价格是每套 1600 元，

一个配电柜一套，无线侧温装置与网关链接，数据上报。实现实时监控重点线缆温度。
